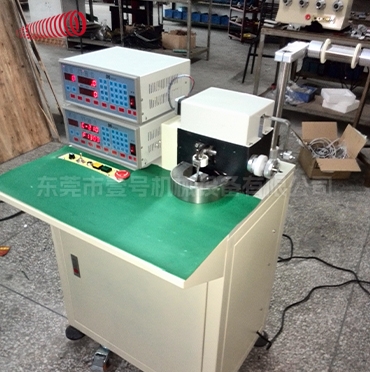

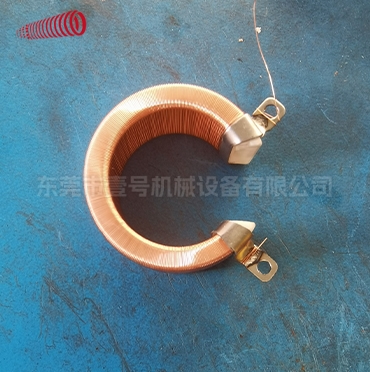

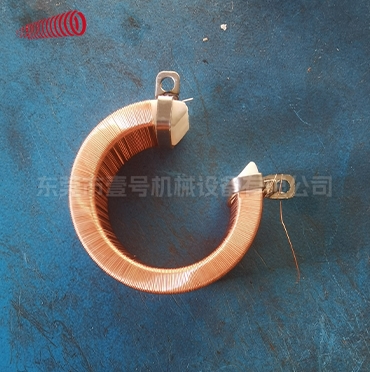

电位器 ,C型线圈绕线机

产品特点 1. 多功能微电脑设计,资料设定容易;在绕线中途可以左右修正排线头的位置,辅助起绕点及幅宽位置找寻,更加方便于特殊线圈或高精度线圈的绕制。

2. 加减速可任意设定,高低速可根据需要自行任意搭配。

3. 磁阻尼式张力器设计,张力大小可调,运行平稳,排线整齐,效能高。

4. 采用精密伺服电机推动台湾原装进口TPI丝杆,排线位置控制更平,精度更高。

5. 所有传感器均选用进口品牌传感器,精度高,响应速度快。

6. 所有过线系统全部高光洁度,高灵活性部件。

基本参数



技术参数

参数项目 参数范围
机械型号 YH-A100CH
操作方式 触摸屏
绕线工位 单工位
最高转速 1-2800转/分
适应线径 0.1~0.6mm(单股线)
丝杆导程 5mm
最小位移距离 0.01mm
绕线最大宽度 50mm(可订制)
排线最大宽度 10mm(可订制)
使用电源单相 220V 50/60Hz
最大功率 MAX 2.0KW
机台尺寸 530mm(L)* 570mm(W)* 800mm(H)
机台重量 80KG
装箱尺寸 550mm(L)*570mm(W)*800mm(H)
装箱重量 95KG
